نرم افزار * سازه سقف *SazeSAGHF چگونه بوجود آمد

نرم افزار هوشمند و صد در صد ایرانی سازه سقف درسال 1392 به جهت حل همیشگی معضل طراحی انواع سقفهای متداول در ایران که عموما بخش نقشه های سقف به جهت زمان بر بودن طراحی و همچنین عدم وجود نرم افزار مورد اعتماد ، بصورت کپی و پیست بوده و این ضعف ،موجب  نگرانی های زیادی در جامعه مهندسی گردید که به همین منظور این نرم افزار بعنوان یک راه حل به جامعه مهندسی کشور تقدیم گردید ، در همان سالها  برخی از سازمانهای نظام مهندسی استانهای کشور از جمله استان فارس واستان آذربایجان شرقی و چندتای دیگر با تهیه صدها صفحه جداول تیرچه طراحی شده برای برخی از شرایط بارگذاری برای حل این معضل اقداماتی انجام دادند که درزمان خود قابل تقدیر بوده است ولی بطور کامل برای حل این معضل کافی نبوده و استفاده از آن جداول هم مشکلات خودش را بدنبال داشته بطوریکه همان رویه کپی و پیست نقشه ها در جامعه مهندسی مخصوصا درساخت و سازه های شهری که متاسفانه بیشترین تلفات جانی و مالی در این بخش است ، همچنان وجود داشته بطوریکه اکثر مهندسین دنبال راه حلی بودند که بصورت ریشه ای و برای همیشه این معضل را حل بکنند و کارهای با ارزش زیادی هم بوجود آمد و تقدیم جامعه مهندسی گردید . اینجانب هم بعد از سالها تجربه محاسباتی و اجرای این قبیل سقفها و مشهود بودن این نقص در جامعه مهندسی بر آن شدم ،  با طراحی نرم افزارسازه سقف و با طرز استفاده بسیارساده درخدمت جامعه مهندسی کشور باشم و بلاخره درسال 1392 موفق شدم نرم افزار مذکور را تکمیل وتقدیم جامعه مهندسی کشور نمایم . در ابتدا بیشتر تمرکز روی سقف تیرچه و بلوک بود منتها سقفهای متداول دیگر نظیر تیرچه فولادی (تیرچه کرمیت) - سقف کامپوزیت - سقف عرشه فولادی هم که هر کدام تقریبا بیش از 80درصد سقف های ساختمانهای مسکونی شهری را شامل میشوند جزبرنامه کاریقرارگرفت و بلاخره نرم افزار *سازه سقف* تحت عنوان طراحی انواع سقفهای متداول در ایران به جامعه مهندسی عرضه شدو خوشبختانه تا به امروز با استقبال بسیارخوبی هم روبرو شده است و با توجه به پیشنهادات مهندسین عزیز بسیار کاملتر از نسخه اولیه 1392 گردید .طبق عهدی که از همان ابتدا بستیم در هر مرحله تغییر نرم افزار ، فایلهای آپ گرید به رایگان تقدیم دارندگان این نرم افزارمیشود و انشالله درآینده نیز خواهدشد ، به جرات میتوان ادعا کردکه مهندسین عزیز با همراه داشتن این نرم افزار میتوانند بعنوان کارشناس حرفه ای سقف درمواردی که به آنها کاری دربخش کنترل نقشه سقف ویا بررسی اقتصادی بودن سقف مورد طراحی ویا یافتنراه حلی جهت رفع نقص سقفهای اجراء شده موجود ارجاع میشود انجام وظیفه نمایند. در یک جمله به مهندسین عزیز توصیه میکنیم طراحی سقف را جدی بگیرید سقف منتظر نمی ماند تا زلزله بیاید و انجام وظیفه کند بلکه از همان فردای بهره برداری بایستی بدرستی تمام وظایف خودرا به نحو احسن انجام دهد و اگر  قصوری توسط مهندس محاسب صورت گیرد قصور اورا برملا خواهد کرد بنابراین عقل سلیم حکم میکند دست از کپی پیست نقشه های  دیگر که شاید هیچ شباهتی با نقشه مورد محاسبه ما نداشته باشد ، برداشته و سقف را  طبق آخرین ضوابط مربوطه طراحی نماییم ، از آنجاییکه طراحی دستی بسیار وقت گیر و خسته کننده خواهد بود میتوانید درصورت تمایل از نرم افزار* سازه سقف* که قیمت بسیار کمی هم دارد و سالها میتواند بعنوان یک همراه مطمئن در کنارتان باشد استفاده بفرمایید . با آرزوی موفقیت همه مهندسین عزیز مخصوصا مهندسین جوانی که آینده ایران عزیز متعلق به آنهاست .



 دانلود جداول کاربردی سقفهای مختلف تیرچه و بلوک بصورت

نمونه برای ساختمانهای متعارف مسکونی و تجاری تهیه شده توسط

  سازمان نظام مهندسی ساختمان استان فارس

 ..................................................................................................................

 خلاصه ای از قابلیتهای نرم افزار سازه سقف :

 1- محاسبه کامل سقف تیرچه پاشنه بتنی و بلوک کاملا استاندارد مطابق باضوابط و مقررات حاکم در کشور همراه با متره کامل تیرچه پاشنه بتنی مورد طراحی

 2- محاسبه  کامل سقف تیرچه فولادی ( کرمیت ) و بلوک کاملا استاندارد مطابق باضوابط و مقررات حاکم در کشور همراه با متره کامل تیرچه  فولادی مورد طراحی

 3- محاسبه  کامل سقف عرشه فولادی  مطابق با ضوابط و مقررات حاکم در کشورهمراه با متره کامل تیر فرعی مورد طراحی ( تیر فرعی  میتواند از نوع پروفیل معمولی -  پروفیل با ورق تقویتی ، پروفیل لانه زنبوری معمولی - پروفیل لانه زنبوری با ورق تقویت ،تیر ورق ) باشد و متره مذکور در انتخاب اقتصادی بودن هریک از مقاطع میتواند به طراح کمک زیادی کند که بهترین تصمیم را بگیرد .

در طراحی کامل سقف عرشه فولادی ، طراحی دال سقف ، طراحی برشگیر ،طراحی اتصالات تیرفرعی به تیراصلی ( جوشی و پیچی ) ، کنترل ورق عرشه و....را خواهید داشت و در واقع مهندس عزیز با در اختیار داشتن این نرم افزار ، سقفهای طراحی شده موجود را نیز میتواند بعنوان یک کارشناس ورزیده اظهار نظر نموده وطرح تقویت احتمالی را ارائه نماید

 4- محاسبه  کامل سقف کامپوزیت معمولی  مطابق با ضوابط و مقررات حاکم در کشورهمراه با متره کامل تیر فرعی مورد طراحی ( تیرفرعی میتواند از نوع پروفیل معمولی - پروفیل با ورق تقویتی ، پروفیل لانه زنبوری معمولی - پروفیل لانه زنبوری با ورق تقویت ،تیر ورق ) باشد و متره مذکور در انتخاب اقتصادی بودن هریک از مقاطع میتواند به طراح کمک زیادی کند که بهترین تصمیم را بگیرد .

در طراحی کامل سقف کامپوزیت معمولی ، طراحی دال سقف ، طراحی برشگیر ،طراحی اتصالات تیرفرعی به تیراصلی ( جوشی و پیچی ) ، کنترل ضخامت دال و....   را خواهید داشت و در واقع مهندس عزیز با در اختیار داشتن این نرم افزار ، سقفهای طراحی شده موجود را نیز میتواند بعنوان یک کارشناس ورزیده اظهار نظر نموده وطرح تقویت احتمالی را ارائه نماید

5- مجموعه ای از ده ها نرم افزار مفید و کاربردی ؛ شامل  طراحی انواع اتصالات گیردار و مفصلی  ، طراحی انواع ورقهای بادبندی ، طراحی دیوارحایل بتنی ، محاسبه سریع ضرایب زلزله براساس 2800 وایریش 3 و 4 ، کنترل سریع فشردگی انواع مقاطع ، طراحی صفحه ستون  و موارد دیگر ............

 ..........................................................................................................

طراحی تیرچه استاندارد پاشنه بتنی لطفا روی این متن کلیک کنید

 ..........................................................................................................



طراحی سقف عرشه فولادی لطفا روی این متن کلیک کنید

 ..........................................................................................................

طراحی سقف کامپوزیت لطفا روی این متن کلیک کنید

 ..........................................................................................................

طراحی سقف تیرچه فولادی با جان باز (کرمیت)

لطفا روی این متن کلیک کنید

...........................................................................................................................................................



  نرم افزار * سازه سقف *  همراه با  قفل سخت افزاری  قابل نصب در تمام سیستم های

 کامپیوتری32 و 64 بیتی و از ویندوز 2000 تا ویندوز 10 خواهد بود و میتوان آنرا در چندین

 کامپیوترنصب کرد و فقط موقع استفاده از نرم افزار قفل سخت افزاری را به درگاه  USB

کامپیوتر مورد استفاده وصل کرد . ضمنا محیط گرافیکی نرم افزار طوري طراحی شده است

 که استفاده ازآن نیاز به آموزش قبلی  و حتی داشتن تخصص مهندسی نباشد بطوریکه آشنایی

 ابتدایی  با کامپیوتر براي استفاده از این نرم افزار کافی خواهد بود.

 ..........................................................................................................

  صحبتی با دوستان عزیز محاسب

 دوستان عزیز شما با در اختیار داشتن نرم افزار سازه سقف نیاز نخواهید داشت که صدها تیر فرعی سقفهای کامپوزیت و یا عرشه فولادی را درETABS مدل کنید تا از طریق ETABS آنهارا طراحی نمایید ، انجام این کار ضمن وقت گیر بودن ، باعث حجم چندین برابری ETABS خواهد شد که روند محاسبات را بسیار طولانی خواهد کرد ، ضمنا ETABS  فقط خود تیر فرعی را طراحی خواهد کرد و عملا در خصوص طراحی برشگیر واتصال تیر فرعی به تیر اصلی و کنترل ضخامت  ورق موجدار در سقف عرشه فولادی و همچنین انتخاب اقتصادی ترین مقطع برای تیر فرعی هیچ کمکی به شما نخواهد کرد همه این موارد به کمک نرم افزار سازه سقف قابل انجام است و توصیه میشود شما مهندس عزیز،سقف عرشه فولادی  و کامپوزیت را همانند سقفهای تیرچه و بلوک با یک صفحه یکطرفه با توجه به امتداد تیرهای فرعی  و بارهای مرده و زنده و بار تیغه بندی و بار قایم زلزله وارده بر آن را مدل کرده و فایلETABS را بدون نیاز به اعمال بارمرده (SD) بسازیدو المانهای اصلی(تیرو ستون و بادبند و دیوار برشی) را براساس آن  با توجه به حجم کم فایل محاسباتی سریعا   طراحی نمایید و پس از اتمام  طراحی با توجه به کاربری سقف ها و بارهای وارده و دهانه های مورد نظر از طریق نرم افزار سازه سقف ظرف چند دقیقه کاملا ایمن و اقتصادی   بصورت کامل (  برشگیر - اتصالات -کنترل ضخامت ورق عرشه ،کنترل اندازه ها و خم  ورق عرشه ،کنترل لرزش سقف ،  میلگرد دال و ....) طراحی  نمایید .

...........................................................................................................................

برای بسیاری از مهندسین محاسب عزیز که عادت کردند مقاطع تیرهای فرعی سقف های عرشه فولادی و کامپوزیت را از طریق مدل کردن تیرهای مذکور در  ETABS  بدست بیاورند و احتمالا به نتایج طراحی * نرم افزار سازه سقف *بدلیل عدم مقایسه طراحی انجام شده توسط این نرم افزار با نمونه طراحی انجام شده توسط  ETABS شک و تردید دارند  برآن شدیم از کتاب طراحی سازه های فولادی به روش  LRFD  با نرم افزار  ETABS2013  نوشته مهندسین عزیز آقایان مهندس رضا سلطان آبادی و مهندس احمد رضا جعفری را مجددا با همان شرایط بارگذاری و دهانه توسط نرم افزار سازه سقف طراحی نماییم و نتیجه را در  قالب دوفیلم

 1- طراحی توسط    ETABS2015

 2- طراحی توسط * سازه سقف *  تقدیم نماییم

حتما با مشاهده دوفیلم پی به دقت و سرعت * سازه سقف * خواهید برد .



  نمایش فیلم طراحی سقف فوق با ETABS2015

............................................................................................................................................................................................



  نمایش فیلم طراحی سقف فوق با استفاده از نرم افزار *سازه سقف *

 ..........................................................................................................

  نرم افزار  * سازه سقف *  SazeSAGHF

 برای چه کسانی قابل استفاده است

1- مهندسین محاسب حقیقی دارای پروانه اشتغال محاسباتی از وزارت راه و شهرسازی .

2- بخش سازه شرکتهای مهندسین مشاور و یا شرکتهای حقوقی دارای صلاحیت محاسبات سازه .

3- مراجع کنترل کننده نقشه های محاسباتی .

4- دفاتر فنی شرکتهای پیمانکاری جهت بررسی نقشه های سقف و ارائه پیشنهادبرای اقتصادی

       کردن طراحی المانهای سقف .

5- شرکتها و یا کارگاههایی که در تولید این المانها فعالیت دارند .

 ..........................................................................................................

 نکته مهم

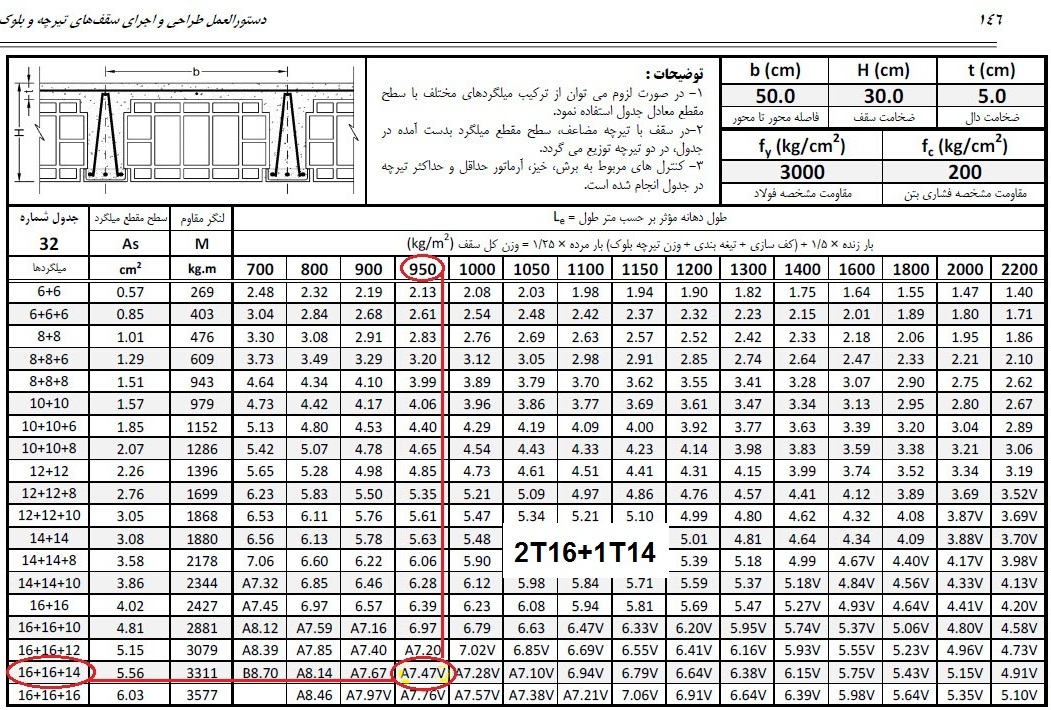

مهندسین عزیز در جداول نشریه 543 بار متمرکز لحاظ نمی شود ، بنابراین مواردی که لازم باشد بار متمرکز نیز به سقف وارد شود تا اثر حالت بحرانی بین بار زنده گسترده و بار زنده متمرکز بررسی گردد ، در این موارد چاره ای جز محاسبات دستی نداریم و جداول نشریه 543 هیچ کمکی نمی کند ، ضمنا در جداول نشریه 543 با حروف A,B,C,V در کنار طول تیرچه برخورد میکنیم ، در این موارد میلگردهای مورد اشاره در جداول در صورتی قابل استفاده خواهند بود که حتما کنترلهای دستی انجام بشود .

طراحی تیرچه فوق با استفاده از نرم افزار سازه سقف *

   لطفا روی این متن کلیک کنید

 ..........................................................................................................

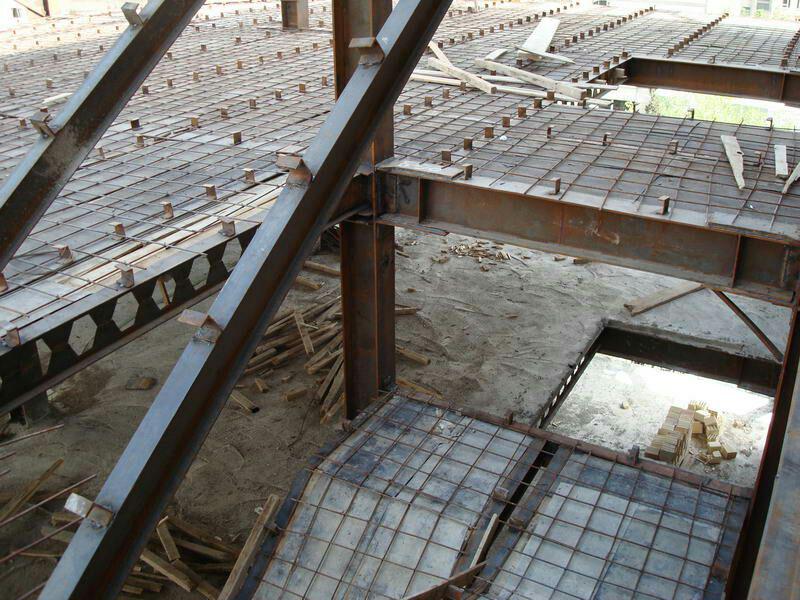

طراحی کامل سقف کامپوزیت معمولی در زمانی حدود 2 دقیقه


بارمرده وارد بر سقف 550 کیلوگرم برمتر مربع

بارزنده وارد برسقف 1000 کیلوگرم بر متر مربع

فاصله تیرهای فرعی از هم 100 سانتیمتر

طول دهانه تیر فرعی 6 متر

 لطفا برای دیدن فیلم طراحی روی تصویر پایین کلیک بفرمایید

  شما در عرض 2 دقیقه طراحی های زیر را انجام خواهید داد

  1-طراحی تیر فرعی  IPE220

  2- طراحی برشگیر : ناودانی 5 بطول 5 سانت هر 25 سانت

  3- طراحی و کنترل ضخامت دال بتی : دال 10 سانت و

  یک سفره میلگرد 8 هر 20 سانت

  4 - طراحی اتصال جوشی تیر فرعی به جان تیر اصلی :

 دو عدد نبشی 6 بطول 16 سانت همراه با بعد جوش

 5- طراحی اتصال پیچی تیر فرعی به جان تیر اصلی :

 یک عدد نبشی 8 بطول 16 سانت و 3 عدد پیچ 16 از نوع 8/8

  ..........................................................................................................

    مهندسین محاسب عزیز

لطفا خودتان با هر منبعی که مورد اعتمادتان است ، طراحی را کنترل بفرمایید و صادقانه قضاوت کنید که زمان حدود 2 دقیقه برای انجام این حجم محاسبات آنهم دقیق چه زمان کمی خواهد بود ، ودر نتیجه همراه داشتن نرم افزار * سازهسقف * چه کمک بزرگی به شما خواهد کرد.

  ..........................................................................................................



نمایش فیلم طراحی سقف عرشه فولادی فوق با استفاده از<< سازه سقف>>



 ...................................................................................................................................................................

لطفا به طراحی تیرچه پاشنه بتنی استاندارد که نمونه های زیر با استفاده از نرم افزار   * سازه سقف * انجام شده است توجه بفرمایید و درصورت امکان با هرروشی دیگری که مورد اعتماد تان است نیز مجددا آنهارا طراحی نموده و نتایج را با طراحی نرم افزار مقایسه بفرمایید ، شما با این مقایسه پی به سرعت و دقت نرم افزار خواهید برد .







 نمایش فیلم طراحی های فوق

    .........................................................................................................................................................................

طراحی گام به گام سقف تیرچه پاشنه بتنی استاندارد ، که توسط مهندس غلامحسینی در همایش مهندسین سازمان نظام مهندسی ساختمان استان تهران ارائه گردید .

 نمایش فیلم

....................................................................................................................................................................................

طراحی مثال فوق با استفاده از نرم افزار * سازه سقف *

نمایش فیلم

 ...........................................................................................................................................................................................................
